（1） 根据磁场强度和磁场力的强弱可分为：
1. 弱磁场磁选机 磁极表面的磁场强度H#为80 - 120kA/m（1000 - 1500奥）， 磁场力（HgradH）。为（3~6）x105kA2/m2 （（2~4）x 105 奥2/cm）。用于选分强磁 性矿石；
2. 强磁场磁选机 磁极表面的磁场强度H0为800 ~ 1600kA/m（10000 ~ 20000 奥），磁场力（HgradH）。为（3 ~ 12）x 107kA2/m3 （（2 ~ 8）x 105 奥2/cm）。用于选 分弱磁性矿石。
（2） 根据选分介质可分为：
1. 干式磁选机在空气中选分，主要用于选分大块、粗粒的强磁性矿石和细粒弱 磁性矿石。当前也力图用于选分细粒强磁性矿石；
2. 湿式磁选机在水或磁性液体中选分。主要用于选分细粒强磁性矿石和细粒弱 磁性矿石。
（3） 根据磁性矿粒被选出的方式可分为：
1. 吸出式磁选机被选物料给到距工作磁极或运输部件一定距离处，磁性矿粒从 物料中被吸出，经过一定时间才吸在工作磁极或运输部件表面上。这种磁选机一般精 矿质量较好。
2. 吸住式磁选机被选物料直接给到工作磁极或运输部件表面上，磁性矿粒被吸 住在工作磁极或运输部件表面上。这种磁选机一般回收率较高；
3. 吸引式磁选机被选物料给到距工作磁极表面一定距离处，磁性矿粒被吸引到 工作磁极表面的周围，在本身的重力作用下排出成为磁性产品。
（4） 根据给入物料的运动方向和从选分区排出选别产品的方法可分为：
1） 顺流型磁选机 被选物料和非磁性矿粒的运动方向相同，而磁性矿粒偏离此运 动方向。这种磁选机一般不能得到高的回收率；
2） 逆流型磁选机被选物料和非磁性矿粒的运动方向相同，而磁性产品的运动方 向与此方向相反。这种磁选机一般回收率较高；
3） 半逆流型磁选机被选物料从下方给入，而磁性矿粒和非磁性矿粒的运动方向 相反。这种磁选机一般精矿质量和回收率都比较高。
（5） 根据磁性矿粒在磁场中的行为特征可分为：
1） 有磁翻动作用的磁选机在这种磁选机中，由磁性矿粒组成的磁链在其运动时 受到局部或全部破坏。这有利于精矿质量的提高；
2） 无磁翻动作用的磁选机在这种磁选机中，磁链不受到破坏，这有利于回收率 白勺提高。
（6） 根据排出磁性产品的结构特征可分为
圆筒式、圆锥式、带式、辊式、盘式和环式，等等。
（7） 根据磁场类型可分为：
1） 恒定磁场磁选机这种磁选机的磁源为永久磁铁和直流电磁铁、螺线管线圈。 磁场强度的大小和方向不随时间变化；
2） 旋转磁场磁选机磁选机的磁源为极性交替排列的永久磁铁，它绕轴快速旋 转。磁场强度的大小和方向随时间变化；
3） 交变磁场磁选机磁选机的磁源为交流电磁铁。磁场强度的大小和方向随时间 变化；
4） 脉动磁场磁选机磁选机的磁源为同时通直流电和交流电的电磁铁。磁场强度 的大小随时间变化，而其方向不变化。
磁选机的最基本的分类是根据磁场或磁场力的强弱和排出磁性产品的结构特征进 行的。
干式弱磁场磁选机
干式弱磁场磁选机有电磁的和永磁的两种，由于后者有许多独特的特点，如结构 简单、工作可靠和节省电耗等，所以，它被广泛的应用。下面着重介绍这种磁选机。
一、CT型永磁磁力滚筒(或称磁滑轮)

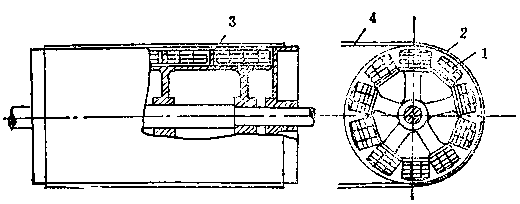

设备结构 这种磁选机的设备结构如图7-1-1所示。它的主要部分是一个回转 的锶铁氧体多极磁系、套在磁系外面的用不锈钢非导磁材料制的圆筒。磁系包角为 360。。磁系和圆筒固定在同一个轴上。
永磁磁力滚筒应与皮带配合使用，可单独装成永磁带式磁选机，也可装在皮带运 输机头部作为传动滚筒。
磁系和磁场特性 磁系的极性采用圆周方向NS交替排列。磁场特性如图3-2所
这种磁选机的技术性能见表7-1-1。
表7-1-1 CT型永磁磁力滚筒的技术性能
|
型 号 |
简体尺寸 DXL， mm |
相应皮带宽度 $，mm |
筒表磁场强度 kA / m ( (e) |
入选粒度 mm |
处理能力 T / h |
重量 01 |
|
CT-66 |
6302 600 |
500 |
120 (1500) |
10〜75 |
110 |
724 |
|
CT-67 |
630x750 |
650 |
120 |
10〜75 |
140 |
851 |
|
CT-59 |
800x950 |
800 |
124 (1550) |
10〜100 |
220 |
1600 |
|
CT-811 |
500x1150 |
1000 |
124 |
10〜100 |
280 |
1850 |
|
CT-814 |
800x1400 |
1200 |
124 |
10〜100 |
340 |
2150 |
|
CT-516 |
800x 1600 |
1400 |
124 |
10〜100 |
400 |
2500 |
选分过程矿石均匀地给在皮带上，当矿石经过磁力滚筒时，非磁性或磁性很弱 的矿粒在离心力和重力作用下脱离皮带面，而磁性较强的矿粒受磁力作用被吸在皮带 上，并由皮带带到磁力滚筒的下部，当皮带离开磁力滚筒伸值时，由于磁场强度减弱 而落于磁性产品槽中。
操作时，为了控制产品的产率和质量，主要是调节装在磁力滚筒下面的分离隔板 的位置。
皮带速度应根据入选矿石的磁性强弱选定。当从强磁性矿石中选富矿时，皮带速 度可大些，以保证脉石和中矿能够快速被抛掉；当选分的是磁性弱些的矿石时，皮带 速度应小些，以保证中矿不被抛掉。对于粒度小于10mm的矿石，应铺开成薄层，皮 带速度也应小些。

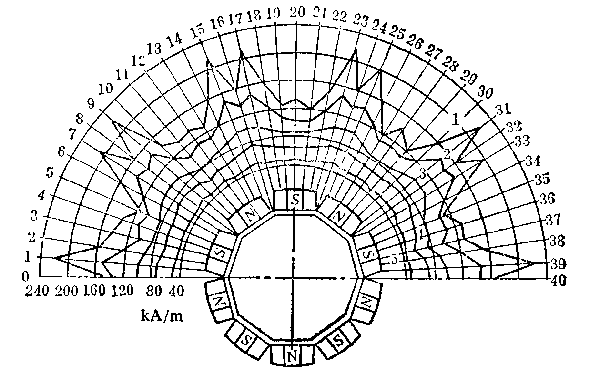

图7-1-2磁系圆周方向排列的磁场强度曲线（半周图）（B（ 800mm）
1—距离磁系表面0mm； 2—距离磁系表面10mm； 3—距离磁系表面30mm； 4—距
离磁系表面50mm； 5—距离磁系表面80mm
应用这种磁选机可用在磁铁矿选厂粗碎或中碎后的粗选作业中，选出部分废石， 以减轻下段作业的负荷，降低选矿成本，提高选矿指标；可用在富磁铁矿冶炼前的选 分作业上。矿石经中碎后给入该磁选机，用以选出大部分废石，提高入炉品位，降低 冶炼成本，提高冶炼指标；用在赤铁矿石还原闭路焙烧作业中。没有充分还原的矿石 （生矿）经该机选分后返回再焙烧，控制焙烧矿质量，降低选矿成本，提高选矿回收 率；用在铸造行业中旧型砂的除铁、电力工业中的煤炭除铁，以及其他行业中夹杂铁 磁物体物料的提纯。
实践表明，这种磁选机不适于处理鞍山式类型的贫磁铁矿石，这是因为该机的磁 场强度值达不到需要值，致使尾矿品位高。我国某磁选厂将磁极顶材料由锶铁氧体改 为铈钻铜永磁合金，磁极间隙由原来无充填物改为用铈钻铜合金充填，筒表面磁场强 度可达171kA/m（2150Oe）（平均值），选分效果良好。对于中碎产品或球磨给矿，经 该机选分后，可以抛弃产率10%左右，品位为6.5-10%左右的废石。原矿品位可提 高 1.5-2.5%，回收率为 94~97%。
